Hochfrequenzspindeln – Hochleistungsspindeln für die HSC- und HPC-Bearbeitung

– Hochleistungsspindeln für HSC-/HPC-Bearbeitung

Hochfrequenzspindeln gehören zur Kategorie der Motorspindeln, das bedeutet, der Motor ist nicht extern, sondern im Spindelkörper selbst verbaut. Sie sind ein zentrales Element moderner CNC-Maschinen und bestimmen maßgeblich die Effizienz und Präzision der Fertigung beim Fräsen, Schleifen, Bohren oder Entgraten. HS Drive TeC ist Ihr erfahrener Partner rund um die Hochfrequenzspindel und bietet neben einem umfangreichen Produktportfolio auch individuellen Service: von der technischen Beratung über die Auswahl der passenden Spindel bis hin zu Wartung und Reparatur.

Was ist eine Hochfrequenzspindel und wie funktioniert sie?

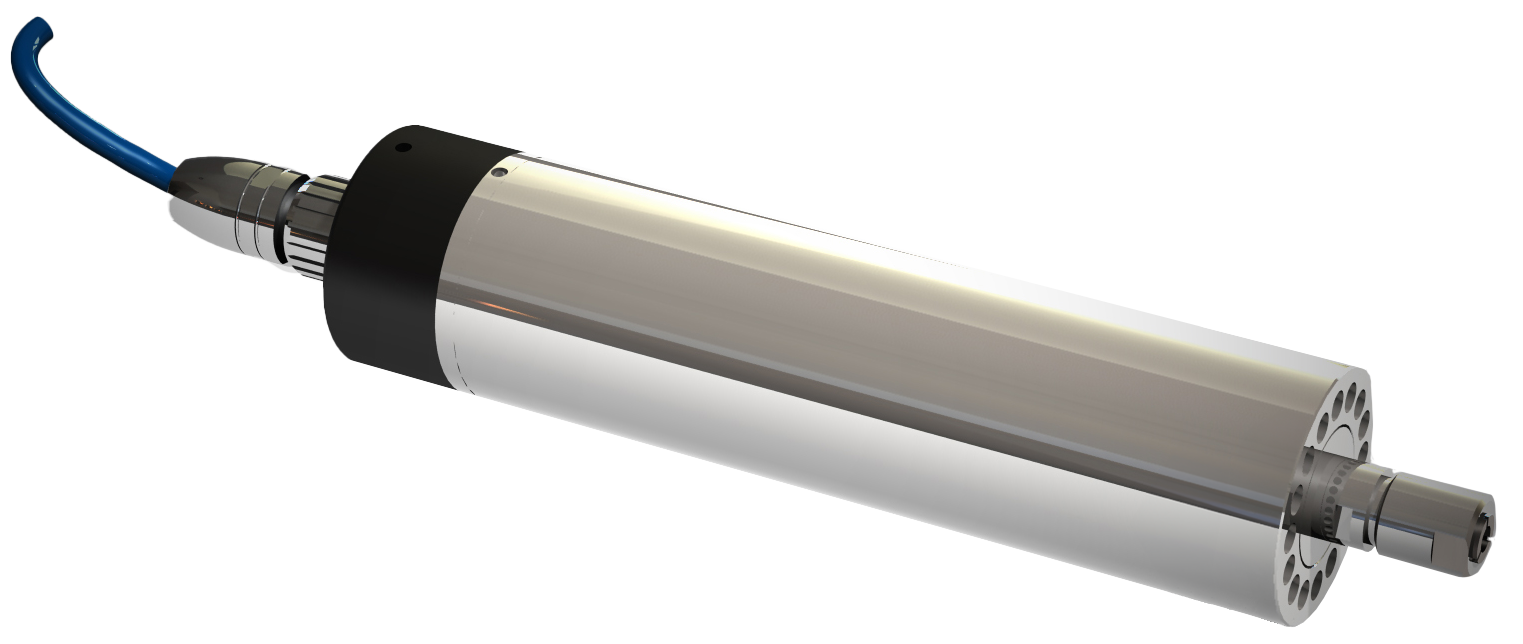

Eine Hochfrequenzspindel (oft auch HF-Spindel genannt) ist ein rotierender Antrieb, der in Maschinen wie CNC-Fräsen, Schleifmaschinen oder Bohrsystemen eingesetzt wird, um Werkzeuge mit sehr hoher Drehzahl anzutreiben – meist im Bereich von 10.000 bis über 100.000 Umdrehungen pro Minute (U/min).

Es handelt sich dabei um einen kompakten, integrierten Elektromotor, der die Werkzeugaufnahme direkt antreibt und speziell dafür gebaut ist, dauerhaft sehr hohe Drehzahlen zu erreichen.

Funktionsweise von Hochfrequenzspindeln

1. Antrieb

Ein elektrischer Hochfrequenzmotor im Inneren erzeugt die Drehbewegung. Die meisten HF-Spindeln sind asynchron betrieben und benötigen einen Frequenzumrichter, um die gewünschte Drehzahl exakt einzustellen.

2. Werkzeugaufnahme

Das Werkzeug (z. B. Fräser, Bohrer, Schleifscheibe) wird über eine Spannzange oder ein anderes Spannsystem direkt in der Spindel befestigt.

3. Drehzahlregelung

Über den Frequenzumrichter kann die Drehzahl stufenlos geregelt werden. Je nach Material und Anwendung wird die optimale Drehzahl eingestellt.

4. Lagerung

Eine Hochfrequenzspindel enthält hochpräzise Kugellager oder Keramiklager, die extreme Drehzahlen und Kräfte aufnehmen können – oft mit Fett- oder Luft-Öl-Schmierung.

Wo werden Hochfrequenzspindeln eingesetzt?

Hochfrequenzspindeln werden überall dort eingesetzt, wo es auf eine präzise, schnelle und saubere Bearbeitung ankommt – besonders bei Materialien, die sich mit hohen Schnittgeschwindigkeiten effizient bearbeiten lassen.

Typische Anwendungen sind:

• Holz- und Möbelindustrie: Fräsen, Bohren und Nuten von MDF, Massivholz, Türen, Fenstern und Küchenmöbeln
• Glasbearbeitung: Schleifen, Bohren und Entgraten von Flachglas und Glaskanten
• Automobilindustrie: Entgraten und Schleifen von Aluminiumbauteilen, z. B. Felgen
• Kunststoff- und Verbundwerkstoffbearbeitung: Bearbeitung von HPL, Acryl, GFK und CFK
• Maschinenbau und CNC-Zerspanung: Integration in CNC-Fräsen
• Dentalindustrie: Feinstbearbeitung von Keramik, Zirkon, Kunststoffen und anderen dentalen Werkstoffen in CAD/CAM-Fräsmaschinen

Dank ihrer kompakten Bauweise, hohen Drehzahlen und präzisen Steuerbarkeit über den Frequenzumrichter ist eine HF-Spindel auch ideal für automatisierte Anlagen und flexible Fertigungssysteme geeignet.

Produktübersicht: Hochfrequenzspindeln & Zubehör

Als Vertriebspartner namhafter Hersteller bieten wir Ihnen eine große Bandbreite an HF-Spindeln, Spannsystemen und Zubehör – alles auf industrielle Anforderungen abgestimmt.

HF-Motorspindeln – für höchste Drehzahlen und Prozesssicherheit

Unsere HF-Motorspindeln sind für vielfältige Einsatzbereiche konzipiert. Technische Daten im Überblick:

Spezialvarianten:

• zentrische Hochfrequenzspindeln
• HF-Spindeln mit Spannzangenaufnahme
• flüssigkeitsgekühlte Hochgeschwindigkeitsspindeln
• Frequenzumrichter für präzise Steuerung

Alle Spindeln sind auf höchste Rundlaufgenauigkeit ausgelegt und lassen sich problemlos in bestehende CNC-Fräsen integrieren. Sie eignen sich zudem für beide gängigen Zerspanungsverfahren – sowohl für die HSC-Bearbeitung (High Speed Cutting) mit sehr hohen Drehzahlen als auch für die HPC-Bearbeitung (High Performance Cutting), bei der hohe Spanvolumen im Fokus stehen.

Zubehör & Erweiterungen für Ihre Hochfrequenzspindel

Passendes Zubehör erhöht die Flexibilität Ihrer Bearbeitungsprozesse:

• Spannzangen und Reduzierungshülsen
• Druckluft- und Flüssigkeitskühlaggregate
• Adapter, Anschlusskits, Sensorik
• Drehmomentkupplungen und Wechselvorrichtungen

Hydrodehnspannfutter – höchste Präzision bei der Werkzeugspannung

Unsere Hydrodehnspannfutter überzeugen durch Stabilität und Flexibilität:

• Aufnahmen: ISO 7388 / DIN 69871, BT-MAS, HSK-A, CAT
• Varianten: Standard, kurz, lang, individuell angepasst
• Spannsysteme: Spannzangen und Reduzierhülsen

Die hohe Rundlaufgenauigkeit sorgt für minimale Werkzeugabweichungen – ideal für anspruchsvolle CNC-Prozesse.

Werkzeughalter zum Gewindeschneiden – modular & effizient

Für das zuverlässige Gewindeschneiden bieten wir:

• CGS / CGS-C – klassisch
• ST / STF (Slim Tapper) – platzsparend
• GS, SA, SyncTapper – für anspruchsvolle Bearbeitungen
• Schneideisen- & Gewindebohrerhalter
• Zubehör für schnelles Wechseln & Drehmomentbegrenzung

Die Halter sind flexibel kombinierbar und lassen sich ideal in bestehende Prozesse integrieren.

Service, Technik & Support aus einer Hand

Als Full-Service-Dienstleister und erfahrener Anbieter für Spindelantriebe und CNC-Komponenten bietet Ihnen HS Drive TeC nicht nur eine hochwertige Hochfrequenzspindel, sondern auch umfassenden technischen Support – von der Inbetriebnahme bis zur Wartung. Unser Spindelservice umfasst unter anderem Fehlerdiagnosen, Generalüberholungen, das Feinwuchten von Spindeln sowie die Servomotoren-Reparatur mit Originalersatzteilen – für maximale Laufzeit und minimale Ausfallkosten.

Hochfrequenzspindel anfragen – Qualität, die sich rechnet

Mit Drehzahlen bis 400.000 U/min und verschiedenen Bauformen bieten unsere HF-Spindeln eine zukunftssichere Lösung für Ihre Fertigung. Ob Neuanschaffung oder Modernisierung – unsere Experten beraten Sie persönlich und lösungsorientiert rund um das Thema Hochfrequenzspindel und andere Spindelprodukte. Entdecken Sie unser umfangreiches Angebot und profitieren Sie von langjähriger Branchenerfahrung und schnellem Support.
